Az alapok: Mit is lát valójában a szenzor a vaksötétben?
Ahhoz, hogy megértsük a költségeket, először a működési elv fizikai alapjait kell tisztáznunk. A hagyományos digitális fényképezőgépek és a szemünk is a látható fény tartományában működnek (0,4 és 0,7 mikrométer közötti hullámhossz). Ezek a rendszerek a tárgyakról visszaverődő fényt rögzítik. Ha lekapcsoljuk a villanyt, vagy leszáll az éjszaka, a hagyományos kamera egyszerűen "megvakul", hiszen nincs mi visszaverődjön.
A hőkamerák ezzel szemben az infravörös spektrum egy teljesen más szegmensében, leggyakrabban a hosszúhullámú infravörös tartományban, a 7 és 14 mikrométer közötti sávban dolgoznak. Ezen a hullámhosszon az eszközök nem a visszaverődő fényt, hanem a tárgyak által kibocsátott saját hősugárzást érzékelik.
A fizika törvényei (egészen pontosan a Planck-féle sugárzási törvény) kimondják, hogy minden fizikai test, amelynek hőmérséklete az abszolút nulla fok (-273,15 °C) felett van, elektromágneses sugárzást, azaz hőt bocsát ki. A hőkamera ezt a spontán hőkibocsátást fogja fel. Mivel nem függ a környezeti megvilágítástól, egy hőkamera számára a nappal és a vaksötét éjszaka között az égvilágon semmi különbség nincs. Ez a képesség azonban mérnöki csodát követel meg.
A mikrobolométer: Az eszköz rendkívül drága, vákuumba zárt "szíve"
A hűtés nélküli hőkamerák (amelyeket a civilek, ipari szakemberek és vadászok használnak) legfontosabb és legdrágább alkatrésze az érzékelő szenzor, a mikrobolométer. Bár ránézésre hasonlít egy hagyományos szilícium chipre, felépítése egészen más világot képvisel.
A normál CMOS chipeket hatalmas, 30 centiméteres szilíciumostyákon, elképesztő tömeggyártásban állítják elő. A mikrobolométer ezzel szemben egy úgynevezett MEMS (Micro-Electro-Mechanical System), azaz egy mikroszkopikus elektromechanikai rendszer.
- A működés mechanikája: A mikrobolométer minden egyes pixele egy apró, hőt elnyelő lemezke, amely két vékony, mikroszkopikus "lábon" áll a chip hordozórétege felett. Amikor az infravörös sugárzás eléri ezeket a pixeleket, azok felmelegszenek (akár csak a másodperc tört része alatt, a fok milliomod részével). Ennek a minimális hőmérséklet-változásnak a hatására megváltozik az anyaguk elektromos ellenállása, amit a processzor leolvas.
- Különleges alapanyagok: Ezek az érzékelő pixelek leggyakrabban Vanádium-oxidból vagy Amorf szilíciumból készülnek. Megmunkálásuk a hagyományos félvezetőipartól teljesen eltérő, speciális gyártósorokat igényel.
- Vákuumcsomagolás: Hogy a pixelek képesek legyenek érzékelni a hajszálnyi hőt anélkül, hogy a környezeti levegő hőmérséklete befolyásolná őket, tökéletesen el kell szigetelni őket. Ezért a szenzort egy extrém nagy tisztaságú, hermetikusan lezárt vákuumkamrába építik. Ha ez a vákuum a legkisebb mértékben is megsérül, a kamera azonnal használhatatlanná válik.
E bonyolult folyamat miatt a "gyártási kihozatal" (a hibátlanul elkészült, eladható chipek aránya) drasztikusan alacsonyabb, mint a telefonos kamerák esetében, ami önmagában milliós nagyságrendűvé tehet egy-egy professzionális modult.
A germánium optika: Miért nem működik a hagyományos üveg?
Tegyünk egy próbát: ha egy hőkamera elé egy közönséges ablaküveget teszünk, a kamera nem lát át rajta. Helyette saját magunk hővisszaverődését, vagy az üveg felületi hőmérsékletét fogjuk látni. A normál üveg ugyanis a hosszúhullámú infravörös sugárzás számára teljesen átlátszatlan falat képez.
Ebből következik, hogy a hőkamerák lencséit olyan különleges anyagokból kell csiszolni, amelyek átengedik a hősugarakat. Az iparági aranystandard erre a célra a Germánium.
- Extrém nyersanyagár: A germánium egy ritka, ezüstös-szürkés félvezető fém. Bányászata, kivonása és tisztítása rendkívül költséges. Világpiaci ára folyamatosan ingadozik, de mindig sokszorosa a legfinomabb optikai üvegének.
- Kihívások a megmunkálásban: A germánium nagyon kemény, ugyanakkor törékeny anyag. Lencsévé alakítása nem történhet hagyományos üvegcsiszolási módszerekkel; speciális, egykristályos gyémántszerszámokat (Diamond Turning) és hihetetlenül lassú munkafolyamatokat követel meg.
- Tükröződésmentesítés: A germániumnak rendkívül magas a törésmutatója, ami azt jelenti, hogy bevonat nélkül a hősugarak nagy része egyszerűen visszapattanna róla. Hogy ezt elkerüljék, a lencséket méregdrága, több rétegű antireflexiós bevonatokkal (például cink-szelenid) kell ellátni.
Egy komolyabb fókusztávolságú (például 50 mm-es) lencserendszer esetében csak a frontlencse anyagköltsége százezres nagyságrendű tétel.
Képfeldolgozás és szoftveres mágia: Amikor a matematika élesíti a valóságot
Amikor a mikrobolométer nyers adatai másodpercenként 30-szor vagy 50-szer beérkeznek a jelfeldolgozó egységbe (FPGA), a kép még nagyon zajos. Itt lép be a képbe a szoftveres intelligencia.
A szenzor több tízezer pixelének mindegyike egy picit másképp reagál a hőre - ezt hívják fizikai inkonzisztenciának. A homogén kép érdekében a kamerának folyamatosan kalibrálnia kell magát. Ezt a folyamatot nevezik NUC-nak (Non-Uniformity Correction). Működés közben a hőkamerák időnként "kattannak" egyet, és a kép a tizedmásodperc töredékére megfagy. Ilyenkor egy miniatűr, egyenletes hőmérsékletű fizikai redőny csapódik a szenzor elé, ami alapján a szoftver újrakalibrálja és "nullázza" a pixeleket, eltüntetve a képzajt.
Emellett a modern eszközök elképesztő kontrasztjavító algoritmusokat használnak (mint a DDE - Digital Detail Enhancement), amelyek a legkisebb, akár 0,02 Celsius-fokos hőmérséklet-különbséget is éles, kontrasztos vonalakká alakítják, kiválasztva az adott helyzethez legjobban illő színpalettát.
Vadászat és természetfigyelés: Ahol a csúcstechnológia élményt és biztonságot ad
Míg évtizedekkel ezelőtt ez a technológia kizárólag a hadsereg (vadászrepülők, tankok célzórendszerei) kiváltsága volt, mára a polgári felhasználás is robbanásszerűen megnőtt. Különösen igaz ez a vadászati és outdoor szektorra, ahol a hőlátás szó szerint forradalmasította a terepi munkát.

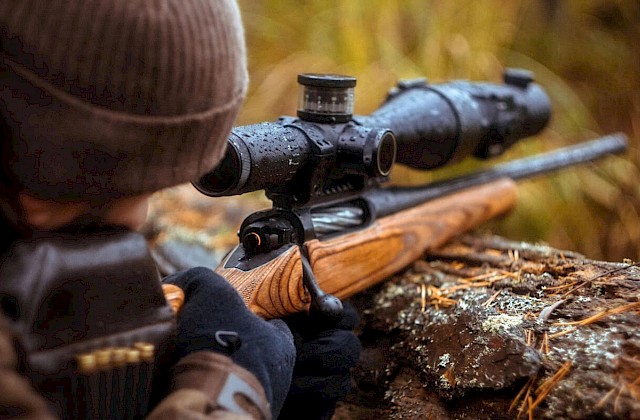

Amikor az éjszakai erdőben vagy a hajnali, sűrű párában kell tájékozódni és vadat bírálni, a hagyományos, fényerősítő éjjellátók gyakran csődöt mondanak, hiszen a köd cseppjeiről visszaverődik a beépített infravető fénye (ez az úgynevezett tejföl-effektus). Ezzel szemben egy professzionális hőkamera céltávcső a legzordabb időjárási körülmények között – szakadó esőben, hóesésben vagy áthatolhatatlannak tűnő cserjésben – is azonnal, tűélesen kirajzolja az élőlények meleg sziluettjét.
A Halcapone webáruház kínálatában is megtalálható prémium optikák használata ma már sokkal több puszta kényelemnél. Az etikus vadászat és a modern vadgazdálkodás alapköve a biztonság és a pontosság. A hőkamerás technológia segítségével 100%-os biztonsággal azonosítható a célpont és annak környezete, elkerülhetők a tragikus vadászbalesetek, és drasztikusan lerövidíthető egy esetlegesen megsebzett vad utánkeresése is, hiszen a friss nyomok (például a vér hője vagy a fűben hagyott testhő) percekig világítanak a képernyőn.
Ipari és biztonságtechnikai megtérülés: Miért nem csupán luxuskiadás?
A borsos árcédula láttán jogosan merül fel a kérdés: hol térül meg ez a befektetés? A professzionális felhasználók számára egy modern hőkamera nem kiadás, hanem egy profitot termelő, vagy veszteséget megelőző eszköz.
- Villamosipari diagnosztika: Egy ipari üzem elosztószekrényében a túlmelegedő, meglazult kötések vagy túlterhelt fázisok tüzet és sokmilliós leállást okozhatnak. A hőkamera biztonságos távolságból, üzem közben tárja fel a hibákat, jóval a katasztrófa bekövetkezte előtt.
- Épületenergetika: A rezsiárak növekedésével kulcsfontosságúvá vált a szigetelés. Egy épületdiagnosztikai hőkamera másodpercek alatt megmutatja, hol szökik a meleg a nyílászáróknál, vagy hol alakultak ki penészedéshez vezető hőhidak.
- Rendvédelem és életmentés: A katasztrófavédelem szakemberei a hőkamerák segítségével képesek átlátni az átláthatatlan, fojtogató füstön. Így kutatják fel a bajba jutott embereket az égő épületekben, és azonosítják a falak mögött izzó, rejtett tűzfészkeket.
Miért nem zuhan az áruk úgy, mint a szórakoztató elektronikának?
A technológiai cikkeknél megszoktuk a Moore-törvényt: minden folyamatosan kisebb, gyorsabb és olcsóbb lesz. A hőkamerák piacán ez az árcsökkenés sokkal lassabb ütemű. Ennek fő oka a méretgazdaságosság korlátozottsága.
Amíg a mobiltelefonok kameraszenzorából évente több milliárd darabot gyártanak – ami lehetővé teszi a kutatás-fejlesztési költségek eloszlását és az optimalizált tömeggyártást –, addig a mikrobolométeres hőkamerákból globálisan töredékennyi mennyiség készül. Bár a technológia évről évre elérhetőbb – ma már léteznek okostelefonra csatlakoztatható, hobbi célú modulok is –, a komoly germánium optikával, nagy (640x480 pixel feletti) felbontással és precíz kalibrációval rendelkező eszközök a jövőben is a prémium kategóriát fogják képviselni.
Összességében tehát elmondható: amikor kifizetjük egy modern hőkamera árát, nem egy egyszerű fényképezőgépet veszünk. Vákuumba zárt nanotechnológiát, méregdrága egzotikus fémeket, hihetetlen szoftveres intelligenciát és egy olyan "szuperképességet" vásárolunk, amely feltárja előttünk a világ rejtett, hőt sugárzó oldalát.
